Pas på søventilerne. Messing er (ikke) sagen

Den 61-årige sejler Poul Kjeldahl har tre gange oplevet at stå med en knækket skroggennemføring i hånden. Risiko for at tusindvis af både vil synke på grund af dårlige metallegeringer.

Poul Kjeldahl er ved at udskifte en kølevandsslange til bådens hjælpemotor. Han kommer til at skubbe til slangen med det resultat, at søventilen knækker, og vandet står ind i båden. En klud og efterfølgende en træprop tætner hullet, indtil båden kan komme på land.

»Måske har jeg været for hårdhændet,« tænker Poul Kjeldahl og gør ikke mere ved sagen.

Et par måneder senere udskifter han en slange ved toilettet. Ventilen knækker, og han får en stråle havvand i hovedet.

Poul Kjeldahl kontakter værftet for at få en specifikation over de materialer, der er benyttet til skroggennemføringer. Som udgangspunkt har han svært ved at forestille sig, at der er problemer af kvalitetsmæssig karakter på "Felicia", 44 fods Najad sejlbåd fra 1996. Og han kan slet ikke forestille sig, at det svenske bådværft er gået på kompromis med noget så afgørende som søventiler. Værftet er internationalt kendt for at levere førsteklasses håndværk. Desuden har han selv fulgt tæt med i bygningen af båden, som i tre år har været familiens sejlende hjem i Middelhavet.

Noget helt galt
Den pensionerede elektroingeniør begynder at grave i lærdommen fra Danmarks Tekniske Højskole, hvor faget metallurgi - læren om metallers egenskaber - havde hans særlige interesse. Med to knækkede søventiler på en fem-seks år gammel båd er spørgsmålet, om noget er galt?

Sommeren 2003 sejler familien til Vesterø på Læsø. Mens "Felicia" ligger godt fortøjet i havnen, hører Poul Kjeldahl en uvant lyd fra det vandkølede køle/fryseskab. Han indstiller sig på skulle fjerne en brandmand fra søvandsfilteret. Tre gange tidligere i denne sæson har disse generet indtaget af kølevand. Han lukker søventilen for at kunne rense vandfiltret og sidder med hele ventilen i hånden.

Igen står vandet ind.

Igen skal posen med træpropper findes frem.

Båden kommer på land i Strandby og bliver repareret af den lokale smed, som lader en bemærkning falde om, at den slags ventiler efterhånden ikke holder mere end fem år. Så skal de skiftes.

Bemærkningen giver stof til eftertanke. Kjeldahl har sejlet siden 10 års alderen i mange forskellige både. Som voksen har han været påpasselig med at efterse søventilerne og aldrig haft uheld. Dette her er mere, end han umiddelbart kan forstå.

Modvilje og uvidenhed

»Det er ikke rart at forestille sig, hvad der kunne være sket. Vi var heldige selv at være om bord og kunne udbedre skaderne. Det tager kun få timer, før båden er fyldt med vand og synker,« konstaterer Poul Kjeldahl.

Den uhyggelige oplevelse med tre knækkede søventiler har fået konsekvenser. Poul Kjeldahl har kastet sig over at undersøge markedet for søventiler og øvrige skroggennemføringer for at finde ud af, om det virkelig kan passe, at kvaliteten er blevet dårligere. Hans kamp for at fremskaffe dokumentation - for det viste sig at blive en kamp mod modvilje og uvidenhed - fik ekstra næring, da han kontaktede den hjemlige sagkundskab på området, Force Technology i København. Fra civilingeniør Piet Jansen kom et klokkerent svar: »Messinglegeringer duer ikke til søventiler.«

Søventiler af rødgods

Ventilerne i "Felicia" hørte til i kategorien messingventiler. Det samme gør tusindvis af ventiler og skroggennemføringer i danske både. Nu begynder det for alvor at løbe koldt ned ad ryggen på Poul Kjeldahl.

»Jeg frygter, at tusindvis af både er i fare for at synke - med eller uden besætning om bord.«

Førhen blev søventiler, skroggennemføringer, rørbøjninger og den slags fremstillet af en saltvandsbestandig bronzelegering kaldet rødgods. Sådan er det ikke længere. Gennem de seneste 10-20 år er rødgods stille og roligt blevet erstattet af billigere messinglegeringer, som er mindre saltvandsbestandige og korroderer. Skrækeksemplet sidder Poul Kjeldahl med i hånden. En skrog- gennemføring fra hans egen båd. Næsten halvdelen af gevindet er forsvundet.

»Denne er fremstillet af en messinglegering kaldet MS58, som er den hyppigst anvendte med 58 pct. kobber, 40 pct. zink og 2 pct. bly. Den er afzinket og mangler op mod 40 pct. af metallet. Derfor gik det galt i min båd,« konstaterer Poul Kjeldahl, som ikke selv vidste, at bronzeventiler tilsyneladende hører fortiden til.

Hans undersøgelse af markedet viser, at nutidens søventiler fremstilles af forskellige messinglegeringer. Hver legering har sit eget navn, og kun sjældent har de danske importører og forhandlere af bådudstyr været i stand til at give ham en korrekt beskrivelse af indholdet.

»Det fyger over disken med salgsmæssige slagord. Jeg har været ude for en dansk forhandler, som kalder sit produkt rødgods, altså bronzelegering, selv om ventilen er af messing. Et andet sted havde ekspedienten aldrig hørt ordet rødgods og anede ikke, hvad det stod for.«

Forvirrende reklamer

Det værste, Poul Kjeldahl har oplevet, er forhandlere og importører, som reklamerer med diverse standarder og certifikater, som reelt er uden betydning for produktets holdbarhed i saltvand.

»De aner simpelthen ikke, hvad de har med at gøre,« lyder Poul Kjeldahls dom over de forretninger, der benytter ISO 9002-standard eller RINA-certifikat som dokumentation.

»ISO 9002 er en standard for kvalitetsstyring og siger intet om korrosionsforhold. Det italienske RINA-certifikat har heller ingen betydning i denne sammenhæng. Jeg har fremskaffet certifikatet for pågældende produkt. Det vedrører trykprøvning af ventilen og kan være relevant i land, hvor samme ventil benyttes i vandforsyningssystemet.«

Kræv dokumentation

Poul Kjeldahl opfordrer andre sejlere til at kræve dokumentation, før de køber, så de ved, hvad de køber. Selv er han ikke i tvivl om, at nye ventiler til "Felicia" skal fremstilles af rødgods. Hans undersøgelser af markedet viser, at disse ventiler findes. De er dyrere, og man skal muligvis via en importør i Sverige (www.italnordic.se) eller England (sales@tnorrismarine.co.uk) for at få dem leveret. Indtil videre er det ikke lykkedes Poul Kjeldahl at finde en dansk importør.

»Det interessante er ellers, at stort set alle ventiler fremstilles af de samme virksomheder i Norditalien. Mine kommer fra virksomheden Guidi, som fremstiller ventiler af messinglegeringen MS58, men som på bestilling leverer rødgodsventiler. For mig at se er det et spørgsmål om, at importører og bådværfter i de senere år har følt sig presset til at købe billigere produkter. Måske fordi de ikke ved bedre.«

"Felicia" af Snaptun har i vinter været på land og fået udskiftet alle ventiler. Heller ikke Najad-værftet kendte til søventilernes manglende holdbarhed.

ann.nissen@jp.dk

Ekspert advarer mod kvaliteten af søventiler.

»Søventiler af dårlig kvalitet udgør en reel risiko. Vi har formentlig kun set toppen af isbjerget.«

Sådan siger civilingeniør Piet Jansen, Force Technology, efter at have set eksempler på søventiler og skroggennemføringer fremstillet af messinglegeringer, som er knækket som følge af korrosion. Piet Jansen er selv sejler og arbejder professionelt med korrosionsproblemer. Hans opfattelse er, at kvaliteten i søventiler og studse er væsentligt forringet, og at dette går ud over sikkerheden til søs.

Der benyttes i stigende grad billige og ikke-korrosionsbestandige metallegeringer som messing, der er beregnet for almindeligt brugsvand. Dele af rødgods/bronze fremstilles stadig og endda af de samme leverandører, men er dyrere.

»Skrækscenariet er en knækket søventil i dårligt vejr i Kattegat. Det er en risiko, man som værft, leverandør og sejler bør forholde sig til,« mener Piet Jansen.

Messing anvendt i saltvand lider af to alvorlige fejl. Materialet afzinker og kan revne. Afzinkning sker som en korrosion - en nedbrydning - inde i materialet, som stille og roligt svækkes og bliver til en porøs rødlig masse. Det tager op til fem-ti år. Spændingskorrosion sker som en revnedannelse opstået ved en kombination af mekanisk belastning og påvirkning af fugt og ammoniak. Et rengøringsmiddel med ammoniak kan være tilstrækkeligt til, at der opstår spændingskorrosion.

Vælg bronze

Den erfarne metalmand anbefaler, at man på en ny båd forlanger en materialespecifikation hos byggeværftet. De fleste både, som sejler rundt i Danmark, er 20-30 år gamle og byggeværftet for længst lukket. Så her er ingen hjælp af hente. Men mange af disse ældre både er udstyret med skroggennemføringer af bronze. Hos udstyrsforhandlerne er det også svært, erkender Piet Jansen, da flertallet har en utilstrækkelig viden om metaller og deres korrosionsegenskaber.

»Vælg bronze, hvis ventilerne skal udskiftes. Så er der ikke mere at bekymre sig om,« lyder hans råd.

I forbindelse med forårsklargøringen anbefaler Piet Jansen, at alle søventiler åbnes og lukkes nogle gange. Derved fås en fornemmelse af, at om de bevægelige dele fungerer. Endelig bør man ruske hårdt i dem for at sikre, at de ikke er svækkede af korrosion eller begyndende revnedannelser. Hvis de ikke holder til det, duer de alligevel ikke.

Der findes en ISO-standard for søforbindelser og ventiler (ISO 9003-1). Den stiller krav om, at materialerne skal være korrosionsresistente og ikke må udvise tegn på svækkelse efter fem år. Der burde snarere kræves 25 år, mener Piet Jansen.

Problemet er ikke specielt dansk. Den engelske havarikommission, Marine Accident Investigation Branch, fremhæver korroderede søventiler som et problem og opfordrer EU til at forbedre sine minimumskrav, som havarikommissionen finder for uklare og svage.

Vandindtrængen på grund af manglende vedligeholdelse kan blive en dyr oplevelse.

Tusindvis af fritidsbåde er i fare for at synke, fordi søventilerne er i dårlig stand.

Ingen kender det præcise omfang af problemet, men branchen vurderer, at mindst 50 danske både årligt synker eller bliver ødelagte, fordi søventilerne er tæret op.

»Danske både er ved at være aldrende. De fleste bådejere bør skifte deres søventiler, men gør det ikke selv om de ofte er så tærede, at et enkelt spark får dem til at splintres som glas.«

Det siger lederen af forsikringsselskabet Codans bådforsikringsafdeling, chefkonsulent Tonni Borg. Selskabet oplever hvert år alvorlige skader på både, som er ødelagte af indtrængende vand. Problemets reelle størrelse kender branchen ikke, da det ikke sædvanligvis er en forsikringsskade.

»Vi dækker ikke vandindtrængen som sker på grund af manglende vedligeholdelse. Sådan er reglerne i flere selskaber,« oplyser Codan, herhjemme blandt de største inden for lystfartøjsforsikringer.

En undtagelse er Pantaenius, hvis lystfartøjsforsikringer omfatter følgeskader efter vandindtrængen fra defekte søventiler. Forsikringstageren skal selv betale for indkøb og isætning af søventil, mens Pantaenius dækker resten. Følgeskaden udgør sædvanligvis et langt større beløb, oplyser selskabet.

Pouls kommentarer:

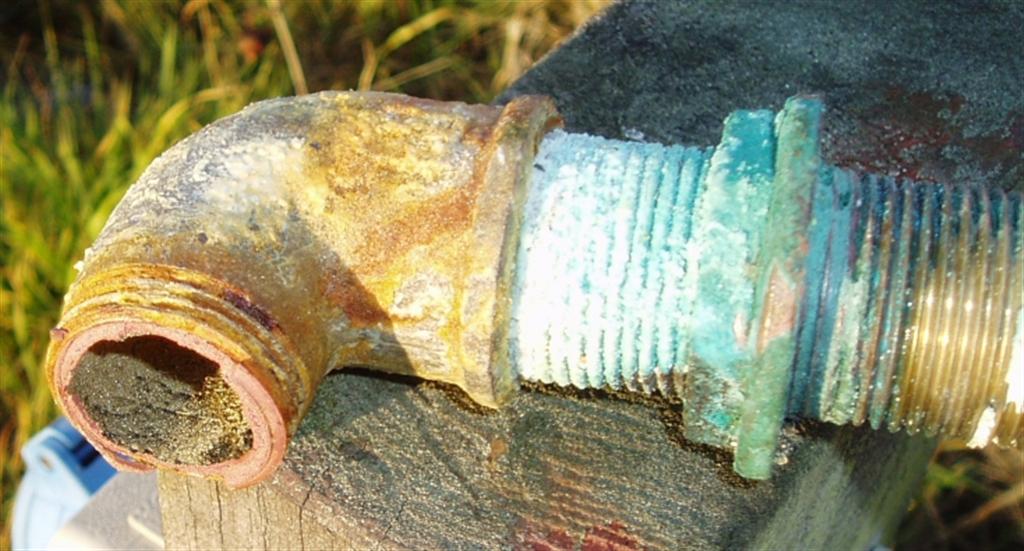

De på 3 billeder viste 2 dele er alle af samme (gevind)størrelse nemlig 1½ " RG. Fotografiernes farver kan være vanskelige at bruge som bedømmelsesgrundlag, er ikke lavet i et laboratorium.

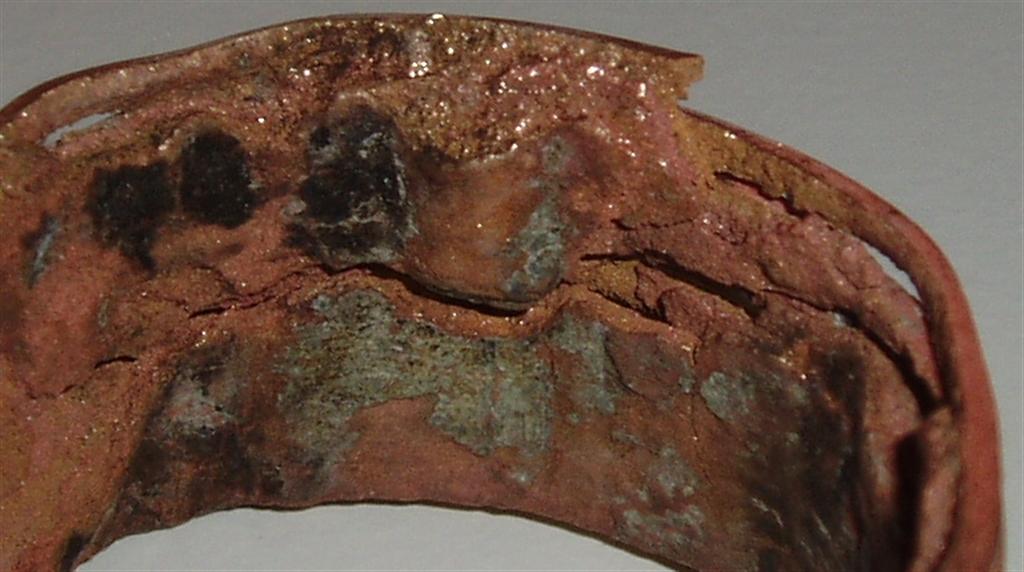

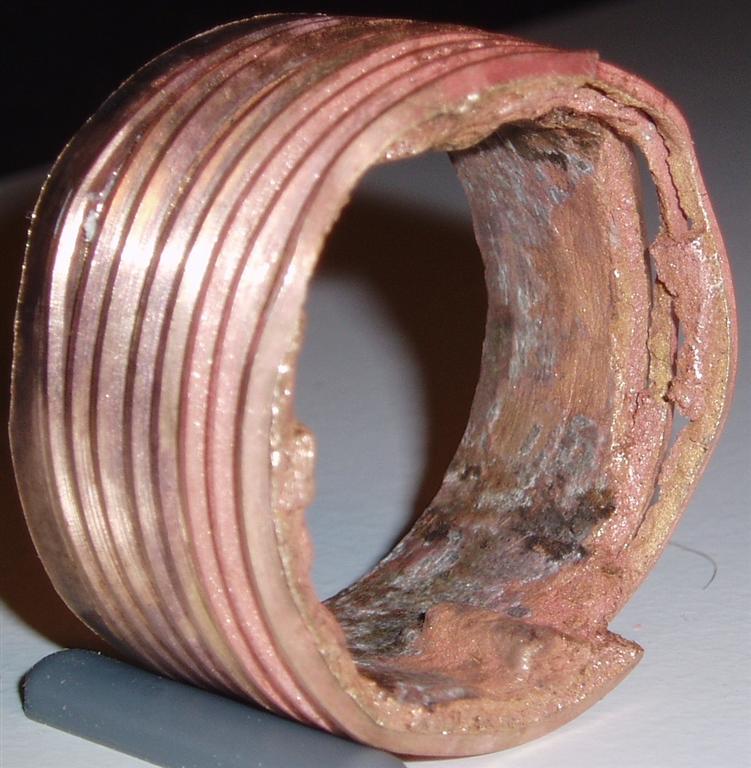

For skroggennemføringen "GennemføringF.jpg" og "GennemføringC.jpg" gælder det:

Der er i alt væsentlig tale om to slags korrosion:

1) Afzinkning, hvor brudfladerne udviser RØD, PORØS messing 2) Spændingskorrosion (Mekanisk spænding !) i høj grad lokaliseret til området som møtrikken på gennemføringen har dækket. Det område som er dækket af skroget er kun svagt påvirket ligesom den udenbords flange. Flangen er væk da demontering skete ved at en vinkelsliber fjernede flangen så "sættet" kunne trækkes ind i båden.

Spændingskorrosionen kan evt. være forværret idet ventilsættet er fra en Toiletttanks udløb i forskibet. Kun gummi - og plasticslanger på stutse. Toilettank og toilet er uden galvaniske forbindelser. Den anvendte Cu58Zn39Pb2 messing er ret følsom for kvælstof (urin/fækalier) som kan udløse/forværre spændingskorrosion

Ingen af de fjernede ventilsæt viste tegn på galvanisk korrosion. Dette underbygges af at de "dårlige" dele kom fra forskellige områder af skibet (for/agter/Sb/Bb e.t.c).

Der kan heller ikke påvises at særlige ventil funktioner eks.Kølevandstilgang ved motor/ Udløb fra køkkenvask e.t.c. har givet anledning til særlig korrosion.

Et lille kuriosum: Jeg har modtaget kopi af et brev sendt fra MasnedøMarineCenter (Hr Helmer Lund) til en anden sejler. Helmer Lund fortæller i brevet at man hos MMC hvert år typisk har 5 både på land med analoge problemer.

mvh PKJ
